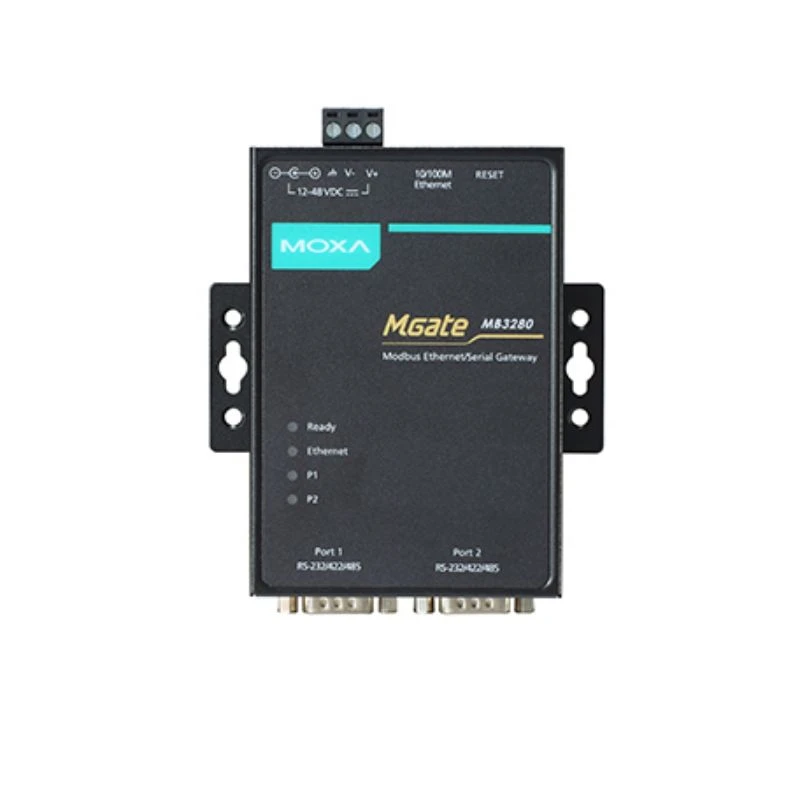

মক্সাএমগেট এমবি 32802- পোর্ট স্ট্যান্ডার্ড সিরিয়াল-থেকে-ইথারনেট মোডবাস গেটওয়ে
বৈশিষ্ট্য এবং বেনিফিট
- সহজ কনফিগারেশনের জন্য অটো ডিভাইস রাউটিং সমর্থন করে
- নমনীয় স্থাপনার জন্য টিসিপি পোর্ট বা আইপি ঠিকানা দ্বারা রুট সমর্থন করে
- মোডবাস টিসিপি এবং মোডবাস আরটিইউ/এএসসিআইআই প্রোটোকলগুলির মধ্যে রূপান্তর
- 1 ইথারনেট পোর্ট এবং 2 আরএস -232/422/485 পোর্ট
- 16 মাস্টার প্রতি 32 টি একযোগে অনুরোধ সহ 16 একসাথে টিসিপি মাস্টার্স
- সহজ হার্ডওয়্যার সেটআপ এবং কনফিগারেশন
ভূমিকা
মক্সা এমগেট এমবি 3280 হ'ল স্ট্যান্ডার্ড মোডবাস গেটওয়ে যা মোডবাস টিসিপি এবং মোডবাস আরটিইউ/এএসসিআইআই প্রোটোকলগুলির মধ্যে রূপান্তর করে। সিরিয়াল বন্দর প্রতি 31 টি আরটিইউ/এএসসিআইআই দাস সহ 16 টি একযোগে মোডবাস টিসিপি মাস্টারগুলি সমর্থিত। আরটিইউ/এএসসিআইআই মাস্টার্সের জন্য, 32 টি টিসিপি দাস সমর্থিত।
স্ট্যান্ডার্ড মোডবাস নেটওয়ার্ক সংহতকরণ
MOXA MGATE MB3280 স্ট্যান্ডার্ড মডেলগুলি মোডবাস টিসিপি এবং আরটিইউ/এএসসিআইআই নেটওয়ার্কগুলির সহজ সংহতকরণের জন্য ডিজাইন করা হয়েছে। এই মডেলগুলির সাথে, মোডবাস সিরিয়াল স্লেভ ডিভাইসগুলি নির্বিঘ্নে একটি বিদ্যমান মোডবাস টিসিপি নেটওয়ার্কে অন্তর্ভুক্ত করা যেতে পারে এবং মোডবাস টিসিপি স্লেভগুলি সিরিয়াল মাস্টারগুলিতে অ্যাক্সেসযোগ্য করা যায়। MOXA MGATE MB3280 অফার বৈশিষ্ট্য যা নেটওয়ার্ক ইন্টিগ্রেশনকে সহজ, কাস্টমাইজযোগ্য এবং প্রায় কোনও মোডবাস নেটওয়ার্কের সাথে সামঞ্জস্যপূর্ণ করে তোলে।
উচ্চ ঘনত্ব, ব্যয়বহুল গেটওয়ে
মক্সা এমগেট এমবি 3280 গেটওয়েগুলি কার্যকরভাবে একই নেটওয়ার্কের সাথে মোডবাস নোডগুলির একটি উচ্চ ঘনত্বকে সংযুক্ত করতে পারে। এমবি 3280 62 টি সিরিয়াল স্লেভ নোডগুলি পরিচালনা করতে পারে এবং এমবি 3480 124 সিরিয়াল স্লেভ নোডগুলি পরিচালনা করতে পারে। প্রতিটি আরএস -232/422/485 সিরিয়াল পোর্টটি মোডবাস আরটিইউ বা মোডবাস এএসসিআইআই অপারেশনের জন্য এবং বিভিন্ন বাউড্রেটের জন্য পৃথকভাবে কনফিগার করা যেতে পারে, উভয় ধরণের নেটওয়ার্ককে একটি মোডবাস গেটওয়ের মাধ্যমে মোডবাস টিসিপির সাথে সংহত করার অনুমতি দেয়।
অটো-ডিভাইস রাউটিং জন্য সহজ কনফিগারেশন (পেটেন্ট)
মোক্সার অটো-ডিভাইস রাউটিং ফাংশন ইঞ্জিনিয়ারদের দ্বারা যে সমস্যাগুলি এবং অসুবিধাগুলি প্রচুর পরিমাণে মোডবাস ডিভাইসগুলি কনফিগার করতে হবে তাদের অনেকগুলি সমস্যা এবং অসুবিধাগুলি দূর করতে সহায়তা করে। একটি একক মাউস ক্লিক হ'ল একটি স্লেভ আইডি রাউটিং টেবিল সেট আপ করতে এবং মোডবাস গেটওয়েগুলি কনফিগার করার জন্য যা একটি সুপারভাইজারি কন্ট্রোল এবং ডেটা অধিগ্রহণ (এসসিএডিএ) সিস্টেম থেকে স্বয়ংক্রিয়ভাবে MODBUS অনুরোধগুলি সনাক্ত করতে। স্লেভ আইডি রাউটিং টেবিলটি ম্যানুয়ালি তৈরি করার প্রয়োজনীয়তা অপসারণ করে, অটো-ডিভাইস রাউটিং ফাংশন ইঞ্জিনিয়ারদের উল্লেখযোগ্য সময় এবং ব্যয় সাশ্রয় করে।
স্পেসিফিকেশন
ইথারনেট ইন্টারফেস
|
10/100baset (x) বন্দর (আরজে 45 সংযোগকারী) |
অটো এমডিআই/এমডিআই-এক্স সংযোগ |
|
চৌম্বকীয় আলাদা করা সুরক্ষা |
1.5 কেভি (অন্তর্নির্মিত) |
ইথারনেট সফ্টওয়্যার বৈশিষ্ট্য
|
শিল্প প্রোটোকল |
মোডবাস টিসিপি ক্লায়েন্ট (মাস্টার) মোডবাস টিসিপি সার্ভার (দাস) |
|
কনফিগারেশন বিকল্প |
সমস্ত মডেল: ওয়েব কনসোল (এইচটিটিপি), ডিভাইস অনুসন্ধান ইউটিলিটি (ডিএসইউ), এমগেট ম্যানেজার, এমসিসি সরঞ্জাম, টেলনেট কনসোল এমগেট এমবি 3280/এমবি 3480 কেবলমাত্র: ওয়েব কনসোল (এইচটিটিপিএস) |
|
পরিচালনা |
সমস্ত মডেল: এআরপি, ডিএইচসিপি ক্লায়েন্ট, ডিএনএস, এইচটিটিপি, এসএনএমপিভি 1/ভি 2 সি/ভি 3, টিসিপি/আইপি, টেলনেট, ইউডিপি এমগেট এমবি 3280/এমবি 3240 কেবলমাত্র: এইচটিটিপিএস, এসএমটিপি, এসএনএমপি ট্র্যাপ, এনটিপি ক্লায়েন্ট |
|
এমআইবি |
আরএফসি 1213, আরএফসি 1317 |
|
সময়পরিচালনা |
এনটিপি ক্লায়েন্ট (এমগেট এমবি 3180 বাদ দেওয়া হয়েছে) |
সুরক্ষা ফাংশন
|
প্রমাণীকরণ |
স্থানীয় ডাটাবেস |
|
এনক্রিপশন |
Https Aes -128 Aes -256 SHA -256 |
|
সুরক্ষা প্রোটোকল |
SNMPV3 এইচটিটিপিএস (টিএলএস 1.2) (এমজিএটি এমবি 3180 বাদে) |
সিরিয়াল ইন্টারফেস
|
নং নং এর বন্দর |
এমগেট এমবি 3180: 1 এমগেট এমবি 3280: 2 এমগেট এমবি 3480: 4 |
|
সংযোগকারী |
ডিবি 9 পুরুষ |
|
সিরিয়াল মান |
RS -232/422/485 (সফ্টওয়্যার নির্বাচনযোগ্য) |
|
বাউড্রেট |
50 বিপিএস থেকে 921.6 কেবিপিএস |
|
ডেটা বিটস |
7, 8 |
|
সমতা |
এমনকি বিজোড় স্পেস মার্কও নেই |
|
থামুন বিটস |
1, 2 |
|
প্রবাহ নিয়ন্ত্রণ |
ডিটিআর/ডিএসআর আরটিএস টগল (আরএস -232 কেবলমাত্র) আরটিএস/সিটিএস |
|
RS -485 ডেটা দিক নিয়ন্ত্রণ |
ADDC® (স্বয়ংক্রিয় ডেটা দিকনির্দেশ নিয়ন্ত্রণ) |
|
টান উচ্চ/নিম্ন প্রতিরোধক জন্য আরএস-485 |
1 কিলো-ওহম, 150 কিলো-ওহমস |
|
টার্মিনেটর জন্য আরএস-485 |
এমগেট এমবি 3180: কিছুই নয় এমগেট এমবি 3280/এমবি 3480: 120 ওহমস |
সিরিয়াল সংকেত
|
আরএস-232 |
টিএক্সডি, আরএক্সডি, আরটিএস, সিটিএস, ডিটিআর, ডিএসআর, ডিসিডি, জিএনডি |
|
আরএস-422 |
টিএক্স+, টিএক্স-, আরএক্স+, আরএক্স-, জিএনডি |
|
RS -485-2w |
ডেটা+, ডেটা-, জিএনডি |
|
RS -485-4w |
টিএক্স+, টিএক্স-, আরএক্স+, আরএক্স-, জিএনডি |
সিরিয়াল সফ্টওয়্যার বৈশিষ্ট্য
|
শিল্প প্রোটোকল |
মোডবাস আরটিইউ/এএসসিআইআই মাস্টার মোডবাস আরটিইউ/এএসসিআইআই স্লেভ |
মোডবাস(স্বচ্ছ)
|
সর্বোচ্চ নং নং এর ক্লায়েন্ট সংযোগ |
16 |
|
সর্বোচ্চ নং নং এর সার্ভারসংযোগ |
32 |
শক্তি প্যারামিটার
|
ইনপুট ভোল্টেজ |
12 থেকে 48 ভিডিসি |
|
ইনপুট কারেন্ট |
এমগেট এমবি 3180: 200 এমএ @ 12 ভিডিসি এমগেট এমবি 3280: 250 এমএ @ 12 ভিডিসি এমগেট এমবি 3480: 365 এমএ @ 12 ভিডিসি |
|
শক্তি সংযোগকারী |
এমগেট এমবি 3180: পাওয়ার জ্যাক এমগেট এমবি 3280/এমবি 3480: পাওয়ার জ্যাক এবং টার্মিনাল ব্লক |
শারীরিক বৈশিষ্ট্য
|
আবাসন |
ধাতু |
|
আইপি রেটিং |
আইপি 301 |
|
মাত্রা (সাথে কান) |
এমগেট এমবি 318 0: 22 x 75 x 80 মিমি (0.87 x 2.95 x 3.15 ইন) এমগেট এমবি 328 0: 22 x 100 x 111 মিমি (0.87 x 3.94 x 4.37 ইন) এমগেট এমবি 3480: 35.5 x 102.7 x 181.3 মিমি (1.40 x 4.04 x 7.14 ইন) |
|
মাত্রা (ছাড়া কান) |
এমগেট এমবি 318 0: 22 x 52 x 80 মিমি (0.87 x 2.05 x 3.15 ইন) এমগেট এমবি 328 0: 22 x 77 x 111 মিমি (0.87 x 3.03 x 4.37 ইন) এমগেট এমবি 3480: 35.5 x 102.7 x 157.2 মিমি (1.40 x 4.04 x 6.19 ইন) |
|
ওজন |
এমগেট এমবি 318 0: 340 গ্রাম (0.75 পাউন্ড) এমগেট এমবি 328 0: 360 গ্রাম (0.79 পাউন্ড) এমগেট এমবি 3480: 740 গ্রাম (1.63 পাউন্ড) |
1। এমজিএটি এমবি 3480 এর জন্য, ওয়াল-মাউন্টিং কিট দিয়ে সরবরাহ করা দুটি স্ক্রু অবশ্যই এমগেটের নীচে কিটটি বেঁধে রাখতে ব্যবহার করতে হবে এবং এমগেটটি পাওয়ার ইনপুটটির জন্য টার্মিনাল ব্লকের সাথে সঠিকভাবে সংযুক্ত থাকতে হবে।
পরিবেশগত সীমা
|
অপারেটিং তাপমাত্রা |
এমগেট এমবি 318 0: 0 থেকে 55 ডিগ্রি (32 থেকে 131 ডিগ্রি এফ) এমগেট এমবি 328 0: 0 থেকে 60 ডিগ্রি (32 থেকে 140 ডিগ্রি এফ) এমগেট এমবি 348 0: 0 থেকে 55 ডিগ্রি (32 থেকে 131 ডিগ্রি এফ) |
|
স্টোরেজ তাপমাত্রা (প্যাকেজ অন্তর্ভুক্ত) |
-40 থেকে 85 ডিগ্রি (-40 থেকে 185 ডিগ্রি এফ) |
|
পরিবেষ্টিত আত্মীয় আর্দ্রতা |
5 থেকে 95% (নন-কনডেনসিং) |
মান এবং শংসাপত্র
|
ইএমআই |
সিআইএসপিআর 32, এফসিসি পার্ট 15 বি ক্লাস এ |
|
ইএমসি |
EN 55032/35 |
|
ইএমএস |
আইইসি 61000-4-2 এসডি: যোগাযোগ: 4 কেভি; বায়ু: 8 কেভি আইইসি 61000-4-3 আরএস: 80 মেগাহার্টজ থেকে 1 গিগাহার্টজ: 3 ভি/মি Iec {{0}}} eft: শক্তি: 1 কেভি; সংকেত: 0.5 কেভি আইইসি 61000-4-5 সার্জ: শক্তি: 1 কেভি (এমবি 3180/এমবি 3280) আইইসি 61000-4-5 সার্জ: শক্তি: 1 কেভি; সংকেত: 2 কেভি (এমবি 3480) আইইসি 61000-4-6 সিএস: 3 ভি আইইসি 61000-4-8 পিএফএমএফ আইইসি 61000-4-11 |
|
সুরক্ষা |
এমবি 3180 মডেল: এন 62368-1 এবং উল 60950-1 এমবি 3280/3480 মডেল: আইইসি/উল 62368-1 |
এমটিবিএফ
|
সময় |
এমগেট এমবি 3180: 2,762,384 ঘন্টা এমগেট এমবি 3280: 749,455 ঘন্টা এমগেট এমবি 3480: 1,213,993 ঘন্টা |
|
মান |
টেলকার্ডিয়া এসআর 332 |
প্যাকেজ বিষয়বস্তু
|
ডিভাইস |
1 এক্স এমগেট এমবি 3280 গেটওয়ে |
|
শক্তি সরবরাহ |
1 এক্স পাওয়ার অ্যাডাপ্টার, আপনার অঞ্চলের জন্য উপযুক্ত |
|
ডকুমেন্টেশন |
1 এক্স দ্রুত ইনস্টলেশন গাইড 1 এক্স ওয়ারেন্টি কার্ড |
মাত্রা
 |
অর্ডারিং তথ্য
|
মডেল নাম |
নং নং সিরিয়াল এর বন্দর |
|
এমগেট এমবি 3180 |
1 |
|
এমগেট এমবি 3280 |
2 |
|
এমগেট এমবি 3480 |
4 |
আনুষাঙ্গিক (বিক্রি পৃথকভাবে)
তারগুলি
|
সিবিএল-এফ 9 এম 9-150 |
ডিবি 9 মহিলা থেকে ডিবি 9 পুরুষ সিরিয়াল কেবল, 1.5 মি |
|
সিবিএল-এফ 9 এম 9-20 |
ডিবি 9 মহিলা থেকে ডিবি 9 পুরুষ সিরিয়াল কেবল, 20 সেমি |
সংযোগকারী
|
মিনি ডিবি 9 এফ-টু-টিবি |
ডিবি 9 মহিলা থেকে টার্মিনাল ব্লক সংযোগকারী |
দিন-রেল মাউন্টিং কিটস
|
Dk35a |
দিন-রেল মাউন্টিং কিট, 35 মিমি |
প্রাচীর-মাউন্টিং কিটস
|
ডাব্লু -35-01 |
ওয়াল-মাউন্টিং কিট, 2 প্লেট, 6 স্ক্রু, 35 x 44 x 2.5 মিমি |
শক্তি অ্যাডাপ্টার
|
PWR -12050- wpau-s2 |
নন-লকিং ব্যারেল প্লাগ, 12 ভিডিসি, 0। |
|
পিডব্লিউআর -12050- ডাব্লুপিসিএন-এস 2 |
নন-লকিং ব্যারেল প্লাগ, 12 ভিডিসি, 0। 5 এ, 100-240 ভ্যাক, চীন (সিএন) প্লাগ, 0 থেকে 40 ডিগ্রি অপারেটিং তাপমাত্রা |
|
PWR -12050- wpeu-s2 |
নন-লকিং ব্যারেল প্লাগ, 12 ভিডিসি, 0। |
|
PWR -12050- wpuk-s2 |
নন-লকিং ব্যারেল প্লাগ, 12 ভিডিসি, 0। |
|
PWR -12050- wpusjp-s2 |
নন-লকিং ব্যারেল প্লাগ, 12 ভিডিসি, 0। |
